管道坡口機常用的坡口形式有哪些？
2020-06-10 100

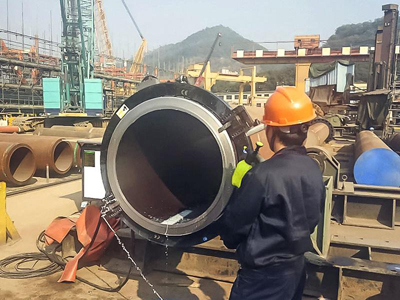

管道坡口機就是根據設計或工藝要求，將管道焊接工件的待焊部位加工成一定幾何形狀的溝槽的一種設備就叫做管道坡口機。開坡口的目的是為了得到在焊件厚度上全部焊透的焊縫。
管道坡口機常用的坡口形式有I形坡口、Y型坡口、帶鈍邊U形坡口、雙Y形坡口、帶鈍邊單邊V形坡口等。
1.坡口面角度和坡口角度 焊件表面的垂直面與坡口面之間的夾角稱為坡口面角度，兩坡口面之間的夾角稱為坡口角度。
開單面坡口時，坡口角度等于坡口面角度；開雙面對稱坡口時，坡口角度等于兩倍的坡口面角度。坡口角度（或坡口面角度）應保證焊條能自由伸入坡口內部，不和兩側坡口面相碰，但角度太大將會消耗太多的填充材料，并降低勞動生產率。
2.根部間隙 焊前，在接頭根部之間預留的空隙稱為根部間隙。亦稱裝配間隙。根部間隙的作用在于焊接底層焊道時，能保證根部可以焊透。因此，根部間隙太小時，將在根部產生焊不透現象；但太大的根部間隙，又會使根部燒穿，形成焊瘤。
3.鈍邊 焊件開坡口時，沿焊件厚度方向未開坡口的端面部分稱為鈍邊。鈍邊的作用是防止根部燒穿，但鈍邊值太大，又會使根部焊不透。
4.根部半徑 U形坡口底部的半徑稱為根部半徑。根部半徑的作用是增大坡口根部的橫向空間，使焊條能夠伸入根部，促使根部焊透。
